Тормозной механизм — один из ключевых узлов автомобиля, который напрямую обеспечивает безопасность водителя, пассажиров и других участников дорожного движения. Именно он отвечает за замедление и остановку транспортного средства в любых условиях эксплуатации — от спокойного городского движения до экстренного торможения на трассе.
Понимание конструкции и принципа работы этого узла помогает грамотно оценить состояние автомобиля, своевременно проводить обслуживание и принимать взвешенные решения при замене компонентов. В этой статье разберем архитектуру, логику работы и особенности эксплуатации тормозного агрегата легкового автомобиля.
Что такое тормозная система и ее назначение?
Тормозной комплекс автомобиля обеспечивает контролируемое замедление и полную остановку транспортного средства за счет преобразования кинетической энергии движения в тепловую. Это достигается через создание фрикционного взаимодействия между неподвижными и вращающимися элементами — колодками и дисками или барабанами.
Назначение этого узла не ограничивается экстренными ситуациями. Он обеспечивает плавное замедление в штатном режиме, удержание автомобиля на месте при стоянке и стабильность управления при изменении скорости. От надежности агрегата зависит не только комфорт, но и безопасность каждой поездки.
Общее устройство тормозной системы

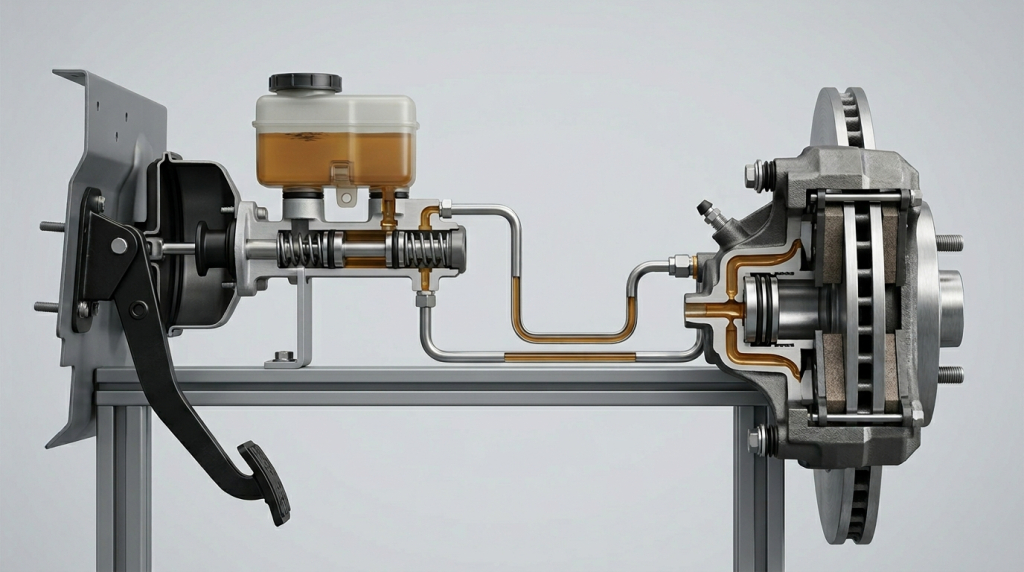

Общая конструкция гидравлического тормозного комплекса включает три основных функциональных блока: источник давления, систему передачи усилия и непосредственно исполнительные механизмы на колесах.
- Источник давления — педаль и главный цилиндр, которые преобразуют усилие водителя в гидравлическое давление
- Система передачи — трубопроводы, шланги и рабочая жидкость — равномерно распределяет давление по всем колесам
- Исполнительные механизмы — суппорты с колодками и дисками или барабанные узлы — непосредственно создают тормозное усилие
Все три блока работают в единой замкнутой гидравлической цепи и взаимодействуют мгновенно при нажатии на педаль.
Детальная конструкция тормозной системы автомобиля
Детальная конструкция тормозного агрегата включает несколько ключевых компонентов, каждый из которых выполняет строго определенную функцию.
Педаль передает усилие водителя на главный цилиндр, а вакуумный усилитель снижает необходимое давление на педаль, облегчая управление. Главный цилиндр создает гидравлическое давление и распределяет его по двум независимым контурам для повышения надежности. Тормозные трубопроводы и гибкие шланги передают давление к колесным цилиндрам и суппортам, которые прижимают колодки к диску, создавая трение. Диски и барабаны — вращающиеся элементы, принимающие тепловую нагрузку, а рабочая жидкость является передающим телом по всей гидравлической цепи.
Устройство тормозной системы легкового автомобиля
Конструкция гидравлического узла легкового автомобиля имеет свои особенности по сравнению с коммерческим или грузовым транспортом. На легковых автомобилях чаще всего используется двухконтурная гидравлическая схема с дисковыми тормозами на передней оси и дисковыми или барабанными на задней.
Передняя ось испытывает до 70% тормозного усилия, поэтому здесь используются вентилируемые дисковые механизмы с суппортами. Задняя ось работает с меньшей нагрузкой, поэтому на многих моделях допускается применение барабанных узлов. Дополнительно легковые автомобили оснащаются ABS (антиблокировочный контур) и ESP (система стабилизации), которые корректируют усилие на каждом колесе в зависимости от условий движения.
Принцип работы тормозной системы
Принцип работы гидравлического узла основан на преобразовании усилия и фрикционном торможении. При нажатии на педаль водитель создает давление в главном цилиндре, которое мгновенно передается по всем контурам к колесным суппортам и цилиндрам.

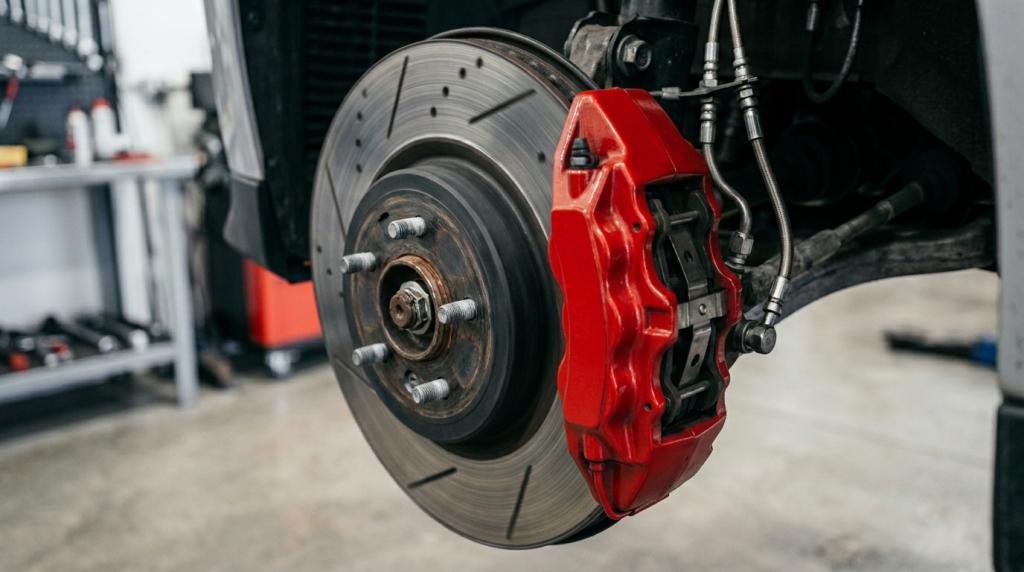

Суппорт прижимает колодки к диску с обеих сторон, создавая трение. Кинетическая энергия вращения колеса преобразуется в тепловую, что замедляет вращение и останавливает автомобиль. Интенсивность торможения зависит от силы нажатия на педаль, состояния компонентов и эффективности теплоотвода. Чем быстрее тепло рассеивается через диск, тем стабильнее работает агрегат даже при повторных интенсивных торможениях.
Устройство и принцип действия тормозной системы
Конструкция и принцип действия тормозного комплекса неразрывно связаны: каждый элемент обеспечивает определенный этап передачи и преобразования усилия. Педаль инициирует процесс, усилитель снижает нагрузку на водителя, цилиндр создает давление, жидкость передает его, суппорт прижимает колодку, а диск принимает тепловую нагрузку.
Именно замкнутость и взаимозависимость всех элементов определяет надежность гидравлической цепи. Отказ любого компонента — будь то утечка жидкости, износ колодок или повреждение диска — снижает эффективность всей цепочки. Поэтому техническое обслуживание агрегата требует комплексного подхода, а не замены отдельных деталей в изоляции.
Принцип устройства тормозной системы
Логика конструкции тормозного узла подчинена двум главным принципам: надежности и равномерности распределения усилия. Именно поэтому применяется двухконтурная схема — если один контур выходит из строя, второй сохраняет частичную эффективность торможения.
Расположение компонентов продиктовано физикой торможения: более нагруженная передняя ось оснащается более эффективными механизмами, задняя — компонентами с меньшей нагрузкой и большим ресурсом. Гибкие шланги у колес компенсируют движение подвески, а жесткие трубопроводы по кузову обеспечивают долговечность и стабильность давления. Такая архитектура проверена десятилетиями эксплуатации и остается базовой для большинства легковых автомобилей.
Передняя и задняя тормозная система
| Параметр | Передняя ось | Задняя ось |
|---|---|---|
| Нагрузка при торможении | До 70% тормозного усилия | Меньшая нагрузка |
| Тип механизма | Чаще вентилируемые диски | Дисковые или барабанные |
| Нагрев | Более интенсивный | Обычно ниже |
| Скорость износа | Как правило, выше | Обычно ниже |
| Охлаждение | Вентилируемые диски, эффективнее | Чаще без вентиляции |
Эксплуатация тормозной системы
Правильная эксплуатация напрямую влияет на его ресурс и надежность. Основные требования — своевременная замена рабочей жидкости, контроль толщины фрикционных накладок и состояния дисков.

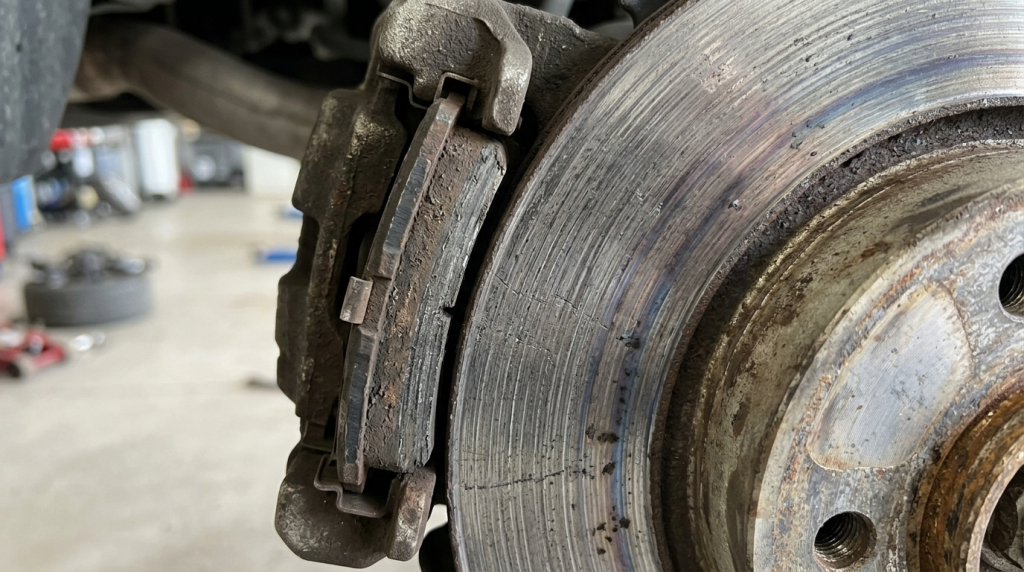

Рабочая жидкость гигроскопична — она поглощает влагу из воздуха, что снижает температуру кипения и может привести к паровым пробкам при интенсивном торможении. Рекомендуемый интервал замены — каждые 2 года независимо от пробега или согласно регламенту конкретного производителя. Фрикционные накладки изнашиваются быстрее на передней оси, поэтому их контроль необходим каждые 15--20 тыс. км. Диски подлежат замене при достижении минимальной допустимой толщины или при появлении глубоких борозд и трещин.
При эксплуатации важно учитывать ключевые моменты обслуживания:
- Заменять рабочую жидкость каждые 2 года для предотвращения снижения температуры кипения
- Контролировать толщину фрикционных накладки каждые 15--20 тыс. км
- Проверять диски на износ, борозды и трещины
- Проходить комплексную диагностику тормозной системы у квалифицированных специалистов
Назначение и устройство тормозной системы автомобиля
Назначение и конструкция тормозного комплекса взаимообусловлены: чем выше требования к безопасности и эффективности замедления, тем сложнее архитектура узла. Современные легковые автомобили оснащаются не только базовой гидравлической цепью, но и электронными помощниками — ABS, EBD (распределение тормозных усилий), BAS (ассистент экстренного торможения).
Эти контуры дополняют механическую основу, корректируя усилие в реальном времени и предотвращая блокировку колес. Именно сочетание надежной механической базы с электронным управлением делает современный тормозной агрегат эффективным в самых разных условиях — от мокрой дороги до резкого маневра на высокой скорости.
Тормозной агрегат автомобиля — сложный инженерный узел, в котором каждый элемент выполняет строго определенную функцию. Его конструкция продиктована физикой торможения и требованиями безопасности, а принцип работы основан на гидравлическом преобразовании усилия и фрикционном взаимодействии компонентов.
Понимание устройства и принципа действия этого узла помогает своевременно диагностировать неисправности, грамотно
подходить к обслуживанию и обоснованно выбирать компоненты для замены. Отдельные элементы агрегата — тормозные
колодки, диски, суппорты — имеют собственную конструкцию и принципы работы, которые рассматриваются в
специализированных материалах по устройству тормозной системы.
